- 產品名稱：交流電流表
- 產品型號：F96H-AC(G)
- 產品銘牌：YT
- 生產廠商：上海怡泰船用儀表有限公司
- 銷售單位：連儀
- 所屬類別：生產廠家 > 上海怡泰船用儀表廠 > 產品目錄 > 產品展示 > 交流電流表、電壓表 >
-
F96H-AC(G)交流電流表特性：
用于交流電流電壓的測量。
準確度：1.5
環境溫度：-25℃+55℃
外殼防護：IP44（加配防護罩，可達IP65；須在訂貨中說明）。
耐振動：2-100Hz，≤0.7g
耐電壓：AC2.5kV,50Hz，1min
電流表功耗：≤0.5VA
電壓表功耗：≤0.006UVA
F96H-AC(G)交流電流表特性：
用于交流電流電壓的測量。
準確度：1.5
環境溫度：-25℃+55℃
外殼防護：IP44（加配防護罩，可達IP65；須在訂貨中說明）。
耐振動：2-100Hz，≤0.7g
耐電壓：AC2.5kV,50Hz，1min
電流表功耗：≤0.5VA
電壓表功耗：≤0.006UVA
規格表：
直接接入 | 配用I/5A電流互感器輸入 | ||
A | 0.5~20 | A | 10~800 |
V | 30~600 | KA | 1~10 |
配用U/100V電壓互感器輸入 | 過載電流表 | ||
V | 450 | 1A-（2~6） | 5A-（10~30）A |
Kv | 3~42 | ||
產品分類：
型號 | 展開角 | 外型尺寸 （A*B*C） | 開孔尺寸 （mm） | 重量 （kg） |
F48-ACB F48-ACB（G） | 90° | 48*48*65 | 45*45+0.5 | 0.2 |

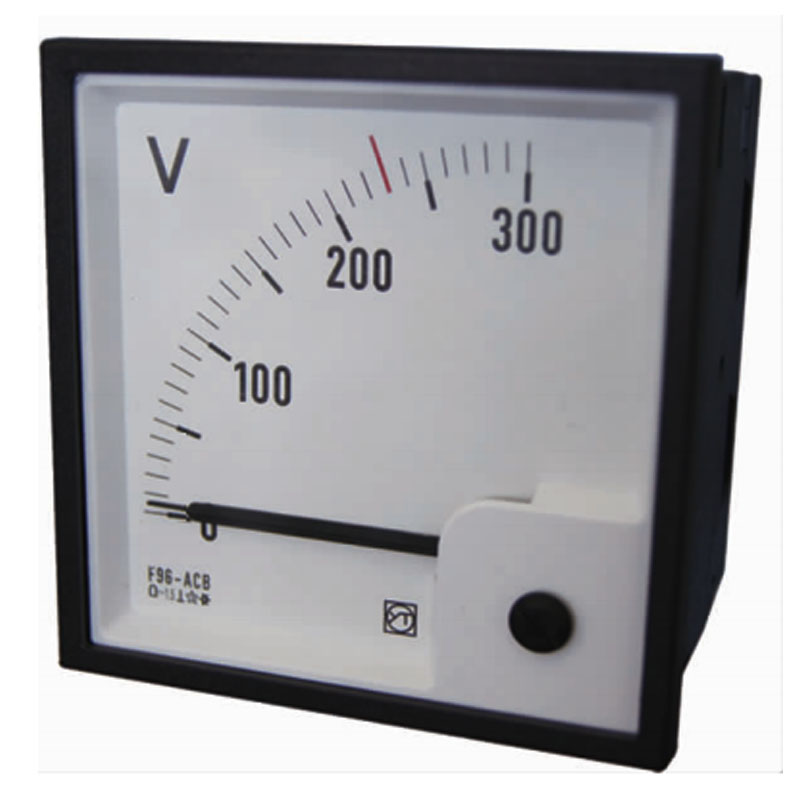

F72-ACB F72-ACB（G） | 72*72*120 | 68*68+0.5 | 0.25 | |
F80H-ACB F80H-ACB（G） | 80*60*65 | 74*54+0.5 | 0.25 | |
F96-ACB F96-ACB（G） | 96*96*85 | 92*92+0.5 | 0.3 | |
F144-DCB F144-DCB（G） | 144*144*85 | 138*138+0.5 | 0.35 | |
69L7-A 69L7-V | 80*60*68 | φ54+0.5 | 0.2 | |
F96H-AC F96H-AC（G） | 60（槽型） | 48*96*130 | 45*92+0.5 | 0.3 |
F120H-AC F120H-AC（G） | 105° | 120*96*65 | 116*92+0.5 | 0.25 |
F72-ACB F72-AC（G） | 240° | 72*72*120 | 68*68+0.5 | 0.4 |
F96-AC F96-AC（G） | 96*96*85 | 92*92+0.5 | 0.5 | |
F144-AC F144-AC（G） | 144*144*85 | 138*138+0.5 | 0.55 | |
45L1-A 45-L1-V | 120*120*91 | 圖2 | 1 | |
F96D-ACB | 90° | 96*96*130 | 92*92+0.5 | 0.5 |
F72D-ACB | 72*72*120 | 68*68+0.5 | 0.4 | |
F144D-ACB | 144*144*85 | 138*138+0.5 | 0.8 |
注：
１. 規格表以外的量限儀表也能供貨，用戶需在訂貨時說明，并在合同中得到確認。
２. 可按用戶需要在設定值處劃紅線，或制成帶紅色設定值指針的儀表。
３. 儀表的鞏固中頻率為50Hｚ，可按用戶要求制成60Hｚ或400Hｚ的儀表，用戶需在訂貨時說明，并在合同中得到確認。
４. （G）型為黑色表面帶內照明燈光儀表，也可根據用戶需要制成白色表面帶內照明燈光儀表。
５. 特殊用途儀表請在型號前半部的數字后價“J”（于240°儀表），如：F96J-AC．
